贴片电感是一种表面贴装（SMD）式的电感器件，广泛应用于现代电子电路中，具有小型化、高性能、高可靠性和安装方便等特点。
1、贴片电感基本结构：
贴片电感主要由线圈、磁芯和外壳组成。线圈通常由铜线或其他导电材料绕制而成，磁芯材料常见的有铁氧体、镍锌铁氧体、磁性钢等。外壳则采用塑料或陶瓷材料，以保护线圈并适应电路板的设计。
2、贴片电感工作原理：
贴片电感的工作原理基于法拉第电磁感应定律。当电流通过线圈时，会产生磁场，磁场的变化会导致磁通量变化，从而在线圈中产生感应电动势。这一电动势的大小与线圈的电感量和电流变化率有关。
3、贴片电感主要特点：
小型化：尺寸小巧，可节省电路板空间，适用于高密度集成。
高频特性优异：在高频应用中表现出低损耗和高Q值，能够有效抑制电磁干扰。
性能稳定：电感值和电阻值在工作温度范围内变化较小，适用于多种恶劣环境。
低直流电阻（DCR）：在高频应用中能量损耗低，提高电路效率。
4、贴片电感主要型号：
FM0603LS-47NX_E/51NX_E/72NX_E/101X_E/121X_E/151X_E/181X_E/241X_E/271X_E/331X_E
/391X_E/471X_E/561X_E/681X_E/781X_E/821X_E/102X_E/122X_E/152X_E/182X_E/222X_E
/272X_E/332X_E/392X_E/472X_E/562X_E/682X_E/782X_E/822X_E/103X_E/153X_E/183X_E
/223X_E;

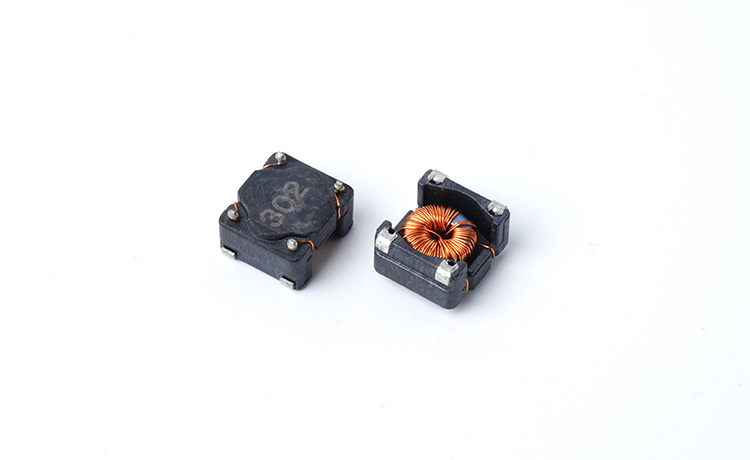

SC042N/0515N/053N/0618N/063N/065N/065C/104N/104C/105C/135C/1365C/1770C
品名规格对照：
如型号SC063N/C-R47M-R-S
SC是品名；
063是尺寸；
N是有喷涂，C是无喷涂；
R47是电感值
M是公差±20%
R是卷装
S指电感系列

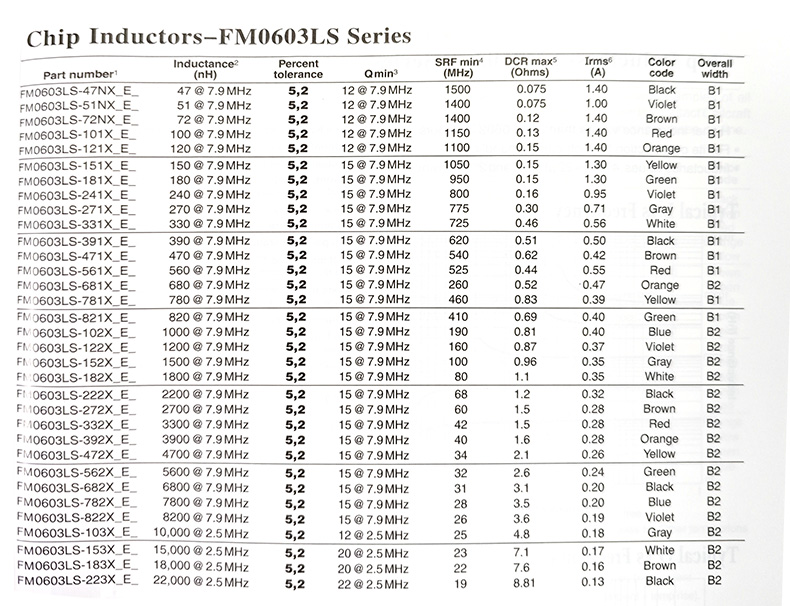

贴片电感规格型号对照表：
