在AC交流电源中，共模电感元件是一种重要的滤波元件，主要用于抑制共模干扰，提升电源的电磁兼容性（EMC）性能。
1、共模电感作用
滤除共模干扰：共模电感通过其特殊的绕组结构，能够有效抑制两根电源线上同时出现的、幅度和相位相同的共模干扰信号。
提升EMC性能：在AC/DC转换器、开关电源等设备中，共模电感能够防止高频开关噪声（如MOSFET/IGBT开关产生的共模干扰）通过电源线传导到电网或干扰其他设备。
2、共模电感工作原理
共模电感由两组绕在同一磁芯上的线圈组成。当差模信号（正常的工作信号）通过时，由于绕组方向相反，磁场相互抵消，对差模信号基本无影响；而当共模信号通过时，磁场同向叠加，产生电感抗，从而抑制共模信号的通过。

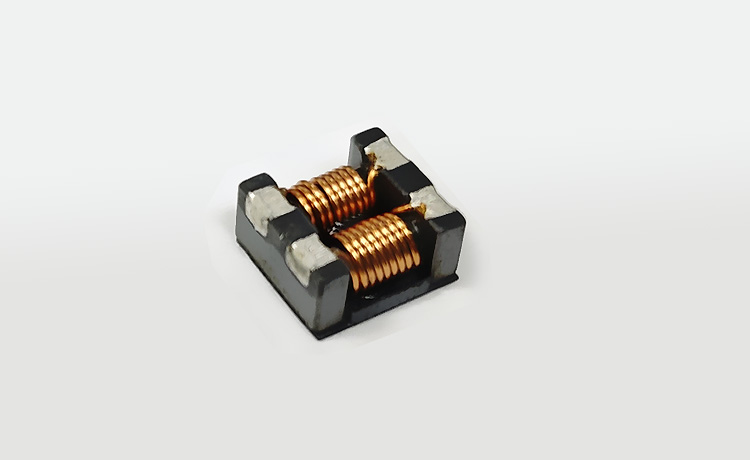

并绕式共模电感
3、共模电感规格与选型
共模电感绕线：按照绕线方式不同，共模电感有分绕和并绕，通过这特征可以快速选型。
磁芯材料：常用的磁芯材料包括铁氧体、纳米晶和非晶材料。铁氧体成本较低，适用于低频到高频段；纳米晶和非晶材料则具有更好的高频特性和高磁导率，适用于高频干扰抑制。
线圈绕组：绕组匝数和线径根据应用需求而定。匝数较多可增强共模抑制效果，但会增加直流电阻，导致功率损耗增加。大电流应用中通常采用较粗的线径以减小电阻。
4、共模电感应用场景
开关电源：用于抑制高频开关噪声，防止干扰传导。
通信设备：防止高频共模噪声干扰数据传输，提升信号完整性。
汽车电子：抑制充电过程中的共模噪声，保护电池管理系统。
总之，共模电感在AC交流电源中是不可或缺的元件，能够有效提升电源的可靠性和兼容性。
