贴片电感是一种表面贴装式的电感元件，广泛应用于现代电子电路中。以下是关于贴片电感的详细介绍：
一、贴片电感基本结构
贴片电感通常由线圈、磁芯和外壳组成。线圈一般由铜线或其他导电材料绕制而成，磁芯材料则包括铁氧体、镍锌铁氧体等。根据制造工艺和结构，贴片电感可分为以下几种类型：
1、绕线型：电感量范围广，精度高，损耗小，但小型化有一定限制。
2、叠层型：尺寸小，磁路封闭，适合高密度安装，但电感量较小，Q值较低。
3、薄膜片式：高频特性优异，体积小，适用于高频应用。
4、编织型：单位体积电感量大，适合功率处理。
二、贴片电感工作原理
贴片电感基于法拉第电磁感应定律工作。当电流通过线圈时，会产生磁场，磁场的变化又会在线圈中产生感应电动势，从而对电流变化产生阻碍作用。其特性是“通直流、阻交流”，频率越高，阻抗越大。
三、贴片电感种类

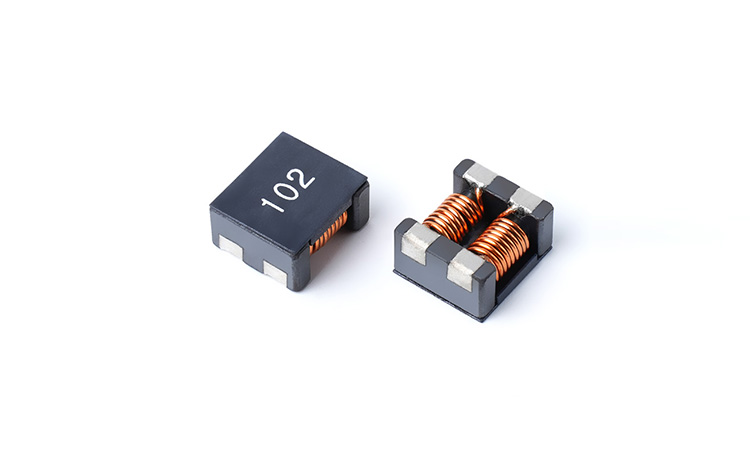

1、贴片式并绕共模电感
结构：采用双线并绕的方式，两组线圈对称绕制在同一个铁氧体磁芯上。
特点：
耦合系数高，对共模信号抑制效果显著。
磁屏蔽结构，抗电磁干扰（EMI）性能强。
适用于高速差分信号线路，对差模信号影响小。
应用场景：广泛用于高速信号接口、通信设备、消费电子等领域。
2、贴片式分绕共模电感
结构：采用分开绕制的方式，两组线圈分开绕制。
特点：
适用于高电压应用场景，线圈之间绝缘性能好。
对共模信号有较好的抑制效果，但相比并绕方式，差模信号的互感效应较弱。
应用场景：常用于电源I/O接口、AC电源线等需要高绝缘强度的场合。
3、贴片式一体成型电感
结构：电感线圈与外壳材料一体成型，形成一个整体结构。
特点：
全封闭结构，磁屏蔽效果好，可有效降低电磁干扰。
同尺寸下直流阻抗最低，耐电流性能好。
适用于高可靠性要求的场景，如汽车电子、航空航天等。
应用场景：主要用于电源供应器、个人电脑、掌上型电子设备等。
4、贴片式大电流电感
结构：通常采用屏蔽式或开放式结构，线圈由粗导线绕制，可承受大电流。
特点：
额定电流大，可满足高功率需求。
屏蔽式结构可减少磁场对周围元件的干扰。
适用于高频应用，损耗低。
应用场景：广泛用于开关电源、DC-DC转换器、显卡等需要大电流的设备。
四、贴片电感主要作用
1、滤波：用于电源滤波，消除高频噪声和杂波。
2、能量存储：在电流变化时存储和释放能量，保持电流稳定。
3、电流限制：防止电流突变，保护电路。
4、降低电磁干扰：通过磁屏蔽减少电磁干扰。
五、贴片电感技术规格
1、电感量：范围从纳亨（nH）到毫亨（mH），具体取决于应用场景。
2、Q值：表示电感的品质因数，Q值越高，损耗越小。
3、额定电流：根据应用需求，从毫安到数十安不等。
4、工作频率：从低频到高频（如12GHz），高频应用需选择高Q值电感。
六、贴片电感应用领域
贴片电感广泛应用于以下领域：
1、电源电路：如开关电源、DC-DC转换器。
2、通信设备：如手机、无线通信模块。
3、高频电路：如射频（RF）电路、雷达。
4、消费电子：如笔记本电脑、平板电脑。
七、贴片电感选型要点
选择贴片电感时，需考虑以下因素：
1、电感量和精度：根据电路需求选择合适的电感值。
2、工作频率：高频应用需选择高Q值、低损耗的电感。
3、额定电流：确保电感能够承受电路中的最大电流。
4、封装尺寸：根据PCB空间选择合适的尺寸。
贴片电感因其小型化、高性能和高可靠性，成为现代电子电路中不可或缺的元件。
