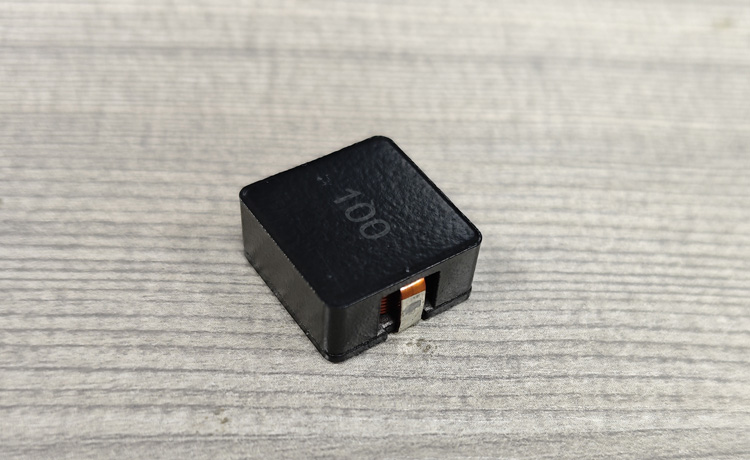

扁平线圈大电流电感器是一种专为高功率密度和大电流应用设计的电感元件，广泛应用于汽车电子、新能源、光伏逆变器、工业控制等领域，扁平线圈能通过更大电流，可通过设计，达到一定的屏蔽干扰能力。
一、扁平线圈大电流电感器关键选型参数
1、电感值（Inductance）
扁平线圈大电流电感器的电感值通常在0.6μH到62μH之间，具体值取决于应用场景。
2、直流电阻（DCR）
DCR是电感器的内阻，扁平线设计可显著降低DCR，减少能量损耗。例如，科达嘉的CPRX系列电感器的DCR范围为0.21mΩ到14.35mΩ。
3、饱和电流（Saturation Current）
饱和电流是指电感器在电感值下降30%时的电流值。扁平线圈电感器的饱和电流范围从13A到350A不等，能够承受高瞬态峰值电流。
4、温升电流（Temperature Rise Current）
温升电流是指电感器在特定温升（如40°C）时的电流值。例如，CPRX系列的温升电流最高可达92A。
5、尺寸（Size）
扁平线圈设计提高了磁芯绕线窗口利用率，使得电感器在相同尺寸下能够承载更大电流。例如，CPRX系列提供多种尺寸选择，最小封装尺寸为19.0×12.5×17.5mm，最大尺寸为32.0×32.0×30.0mm。
6、抗电磁干扰能力（EMI）
扁平线圈电感器采用磁屏蔽结构，能够有效减少电磁干扰，适合高密度安装的电路。
7、工作温度范围（Operating Temperature Range）
扁平线圈大电流电感器的工作温度范围通常为-55°C到+155°C，适合在极端环境下稳定工作。
二、扁平线圈大电流电感器技术规格与优势
扁平线绕组设计：提高磁芯绕线窗口利用率，降低DCR，减少线圈损耗。
高饱和电流：采用高Bs磁芯材料，具备优异的软饱和特性，能够承受高瞬态峰值电流。
低磁芯损耗：采用低损耗磁粉芯材料，确保低温升和高效率。
紧凑型设计：在相同电感值下实现更小尺寸，满足高功率密度需求。
温度稳定性：在宽温度范围内保持稳定的饱和电流和温升电流曲线。
三、扁平线圈大电流电感器应用场景
扁平线圈大电流电感器适用于需要高功率密度和大电流承载能力的场景，如：
汽车电子：用于车载充电器、DC-DC转换器等。
新能源：光伏逆变器、储能系统等。
工业控制：电机驱动、工业电源等。
通过以上参数和技术规格的综合考量，可以更好地选择适合的扁平线圈大电流电感器，以满足特定应用需求。
