手工制作电感器步骤可以分为材料选择、绕制工艺、测试校准，以下是详细步骤，帮助你制作一个简单的电感器：
步骤一、确定电感器的参数和用途
在开始制作之前，需要明确电感器的用途（如滤波、储能、谐振等）以及所需的电感量（L）、工作频率和额定电流。
步骤二、选择合适的材料
磁芯选择：
空心磁芯：适用于高频应用，电感量较小。
铁氧体磁芯：适用于中频和低频应用，电感量较大，损耗低。
硅钢片磁芯：适用于低频大电流应用，如电源变压器。
环形磁芯：适用于制作小型电感器，结构紧凑，漏磁小。
导线选择：
漆包线：最常用的导线，绝缘性能好，适合绕制电感器。
裸铜线：适用于大电流应用，但绝缘需要额外处理。
银线：适用于高频应用，导电性能更好，但成本较高。
绝缘材料选择：
绝缘胶带：用于固定线圈和保护绝缘层。
热缩管：用于保护电感器的外部结构。
步骤三、绕制线圈准备
准备工具：
绕线工具（如绕线机或手动绕线工具）。
剪线钳、剥线钳。
绝缘胶带或热缩管。
测量工具（如游标卡尺）。
步骤四、绕制步骤
1、清洁磁芯：确保磁芯表面干净，无灰尘和杂质。
2、开始绕制：
3、将漆包线的一端固定在磁芯上（可以用少量胶水或绝缘胶带）。
4、按照设计的匝数均匀绕制线圈。注意绕制时要紧密，避免松动。
5、绕制完成后，将线头固定，并用绝缘胶带或热缩管保护。
6、多层绕制：如果需要更高的电感量，可以进行多层绕制。每层之间需要绝缘处理，以防止短路。
步骤五、测试与校准
测量电感值：
使用LCR表或带有电感测量功能的万用表，测量绕制好的电感器的电感值。
如果测量值与设计值有较大偏差，可能需要调整匝数或检查绕制工艺。
检查直流电阻（DCR）：
使用万用表测量电感器的直流电阻。较低的DCR表示更好的导电性能。
测试频率特性：
如果电感器用于高频应用，可以使用频率响应分析仪测试其在不同频率下的阻抗特性。
步骤六、优化与调整
调整匝数：
如果电感值偏小，可以增加匝数；如果电感值偏大，可以减少匝数。
重新测量电感值，直到达到设计要求。
检查磁芯损耗：
如果电感器在高频下工作，需要检查磁芯的损耗特性。如果损耗过高，可以更换磁芯材料或优化绕制方式。
固定和封装：
使用绝缘胶带或热缩管将电感器固定和封装，防止松动或短路。
步骤七、注意事项
绕制均匀：绕制线圈时要保持均匀，避免松动或交叉。
绝缘处理：确保线圈之间和线圈与磁芯之间的绝缘良好。
避免过热：绕制过程中避免导线过热，以免损坏漆包线的绝缘层。
测试安全：在测试过程中，确保电源和测试设备的安全，避免短路或过载。
示例：制作一个简单的环形电感器
目标参数：
电感量：100μH
工作频率：100kHz
额定电流：1A
材料选择：
磁芯：环形铁氧体磁芯（型号根据电感量和频率选择）
导线：0.5mm漆包线
绕制步骤：
清洁磁芯表面。
将漆包线一端固定在磁芯上，绕制100匝。
绕制完成后，用绝缘胶带固定线头。
使用热缩管保护电感器外部。
测试：
使用LCR表测量电感值，调整匝数直到达到100μH。
测量直流电阻，确保其在合理范围内。
你也可以根据以下步骤图片，制作一个简单的电感器。根据具体需求，可以调整参数和材料选择，以满足不同的应用场景。

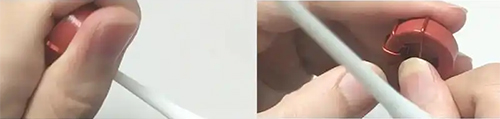

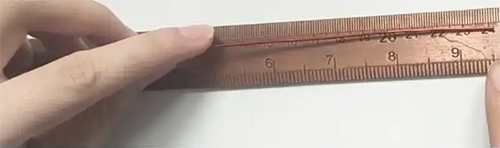

1、根据所需权属将漆包线剪到合适的长度

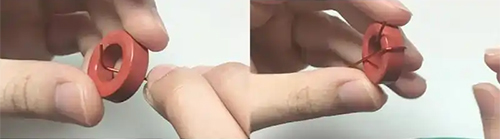

2、线圈匝数和紧密度会影响电感值，所以要固定好开头
3、前两圈线圈容易松开，注意绕紧些

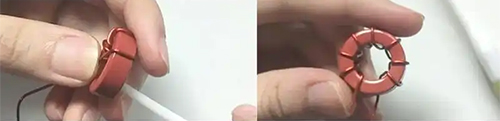

4、可以用尖嘴钳纠正松开的线圈，固定好后就可以加快绕线速度
5、带到两边都绕到相同匝数线圈，这样就做好一个电感器了
