射频电感器是一种用于高频电路中的电子元件，也叫RF电感，广泛应用于无线通信和射频电路领域。
射频电感器的阻抗匹配是高频电路设计中的关键环节，其目的是确保信号在传输过程中最大限度地将电力从发送端传输到接收端，同时减少反射和损耗。
1、射频电感器阻抗匹配的原理
在射频电路中，阻抗匹配的核心是使源阻抗与负载阻抗的复数共轭相等。即源阻抗的实部与负载阻抗的实部匹配，而负载阻抗的虚部与源阻抗的虚部符号相反。通过这种方式，可以实现最大功率传输，并减少信号反射。
2、电感器在阻抗匹配的作用
射频电感器通常与电容器组合使用，构成匹配网络。电感器的电抗为正，而电容器的电抗为负，两者可以通过串联或并联的方式抵消虚部阻抗，从而实现阻抗的实部匹配。
3、电感器的Q值对匹配的影响
电感器的Q值（品质因数）是衡量其损耗的重要指标。Q值越高，表示电感器的损耗越小，匹配网络的效率越高。在实际应用中，电感器的Q值会直接影响匹配网络的损耗。例如，在高频应用中，高Q值的电感器可以显著降低匹配网络的插入损耗。
4、阻抗匹配网络的设计
常见的阻抗匹配网络包括L型、π型和T型网络。这些网络通过合理选择电感和电容的值，实现源阻抗与负载阻抗之间的转换。例如，L型匹配网络由一个串联电感和一个并联电容组成，适用于窄带匹配。
5、匹配电路中使用的电感器的Q值的大小，对高频电路的损耗会产生影响。
为了确认此事，我们可以看下以下案例，使用SAW滤波器 (通频带800MHz频段) 和RF电感，在匹配电路中换装Q值不同的RF电感，测量和比较了SAW滤波器的插入损耗。

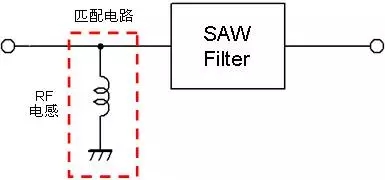

图1表示电路图。此次的电路，虽说是匹配电路，但是只有一个RF电感器。
图1: SAW滤波器与匹配电路

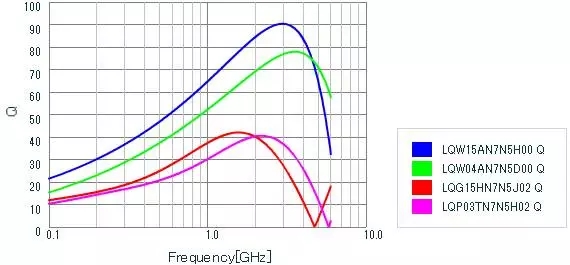

图2表示此次进行了换装的RF电感的Q值的频率特性，表1表示结构、尺寸、Q值 (800MHz时的Typ.值)
图2：RF电感的Q值比较 (均为7.5nH)

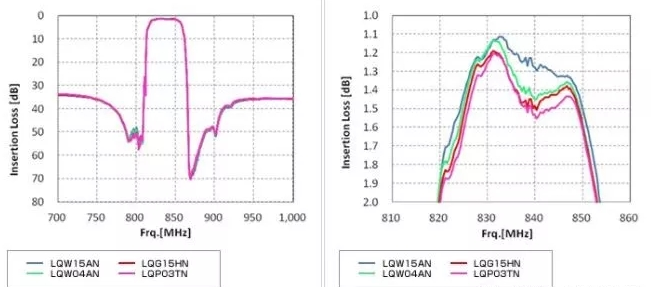

左图3：换装匹配电路的RF电感时的SAW滤波器的整体特性
右图4：通频带特性:
图3：SAW滤波器的整体特性 图4：SAW滤波器的通频带特性
从此次的实验结果可知，RF电感的Q值越大 (损耗越小) ，SAW滤波器的插入损耗就越小。也就是说，电感器损耗的大小就是包括匹配电路在内的SAW滤波器损耗的大小。
请注意，使用的高频元件 (此次为SAW滤波器) 、匹配电路、频段等不同，损耗也将各异。
6、电感的偏差与对匹配电路的影响
另外，实际的电感器的阻抗值为1.0nH、1.1nH、1.2nH之类的不连续值。进行匹配时，有时必须采用细致的常数步骤进行微调。同时，阻抗值的偏差 (标准离差) 会变成匹配的标准离差，为了满足必要特性，有时需要偏差小的电感器。电感器当中，薄膜型LQP系列最符合细致的常数步骤和偏差小的要求。
因此，在比较和研究Q值特性、偏差、尺寸以及成本等的基础上，选择匹配电路的RF电感。
