DC转AC逆变器（Direct Current to Alternating Current Inverter）是一种将直流电（DC）转换为交流电（AC）的电力电子设备。在DC转AC逆变器中，电感是关键的无源元件，它在电路中起到滤波、储能与能量缓冲、电流控制与稳定、隔离与保护、提高功率因数作用。
在DC转AC逆变器驱动板中，电感的选择需要根据具体的应用场景和设计要求来确定。以下是几种常见的电感类型及其适用情况：
1、滤波电感
滤波电感通常用于逆变器的输出滤波电路，以平滑电流和电压波形，减少高频谐波。其电感值的选择取决于逆变器的工作频率和输出功率。一般来说：
低频应用（如50Hz或60Hz）：电感值可能在几毫亨（mH）到几十毫亨之间。
高频应用（如开关频率在几十kHz）：电感值可能在几百微亨（μH）到几毫亨之间。
2、高频电感
高频电感通常用于高频逆变器或开关电源中，其特点是高频率下的低损耗和高效率。高频电感通常采用磁性材料（如铁氧体）作为磁芯，以提高电感的性能。
3、耦合电感
耦合电感可以用于多相逆变器或电源转换系统中，通过耦合多个电感来提高能量传输效率和减少纹波。
4、贴片电感与绕线电感

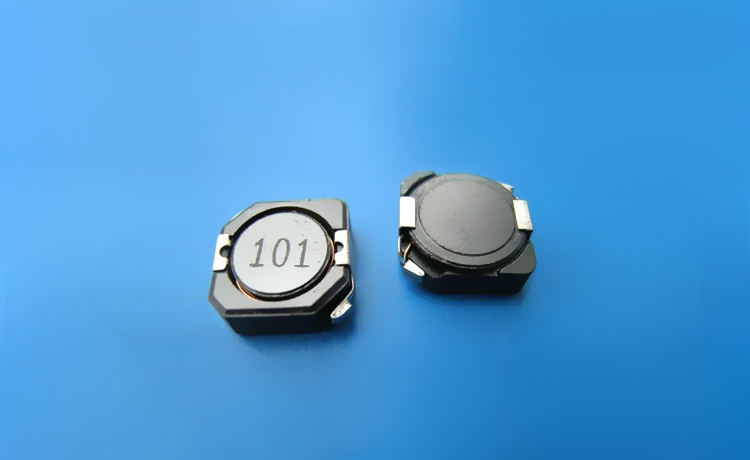

贴片电感：适用于空间受限的PCB设计，通常用于低功率和高频应用。
绕线电感：适用于高功率和高电感值的应用，通常具有更好的性能和散热能力。
选择电感时需要考虑的因素
1、电感值：根据逆变器的工作频率和输出要求选择合适的电感值。
2、耐压（电压）：传统绕线电感和磁封胶结构电感，漆包线的耐压一般为1kV。因此，这类电感的耐压值较高，一体成型电感的耐压值相对较低，主要原因是其构造不同。这种电感使用铁粉作为磁芯材料，铁粉外裹有一层环氧树脂绝缘层，但绝缘层较薄。当电感两端的电压过高时，可能会导致铁粉耐压不足，进而击穿粉体。
3、额定电流：电感需要能够承受逆变器工作时的最大电流。
4、损耗：高频应用中，电感的损耗（如磁芯损耗和绕组损耗）会影响效率。
5、尺寸和散热：根据PCB空间和散热要求选择合适的电感类型。
总之，电感的选择需要综合考虑逆变器的设计参数和应用场景，建议在设计过程中进行详细的仿真和实验验证。
