电感器是一种能够存储磁场能量的电子元件。当电流通过电感器时，会在其周围产生磁场，而磁场的变化又会感应出电动势，从而阻碍电流的变化。这种阻碍电流变化的特性称为电感，用符号“L”表示。
电感器的基本原理基于法拉第电磁感应定律和楞次定律。根据法拉第定律，当通过闭合回路的磁通量发生变化时，回路中会产生感应电动势。而楞次定律则说明感应电动势的方向总是阻碍磁通量的变化。因此，电感器能够通过磁场的存储和释放，对电流的变化产生影响。
一、电感器的主要参数
电感量（L）
电感量是电感器的核心参数，表示电感器对电流变化的阻碍能力。单位为亨（H），常用单位有毫亨（mH）、微亨（μH）和纳亨（nH）。电感量越大，对电流变化的阻碍作用越强。
额定电流（Ir）
表示电感器在正常工作时能够承受的最大电流。超过额定电流，电感器可能会因过热而损坏。
直流电阻（DCR）
电感器线圈的直流电阻，通常用毫欧（mΩ）表示。DCR越小，电感器在工作时的功率损耗越小。
品质因数（Q值）
Q值是衡量电感器性能的重要指标，表示电感器的损耗程度。Q值越高，电感器的损耗越小，性能越好。
自谐振频率（SRF）
是电感器的电感特性与寄生电容特性相互作用的频率点。在自谐振频率下，电感器表现为纯电阻特性，此时电感量不再有效。

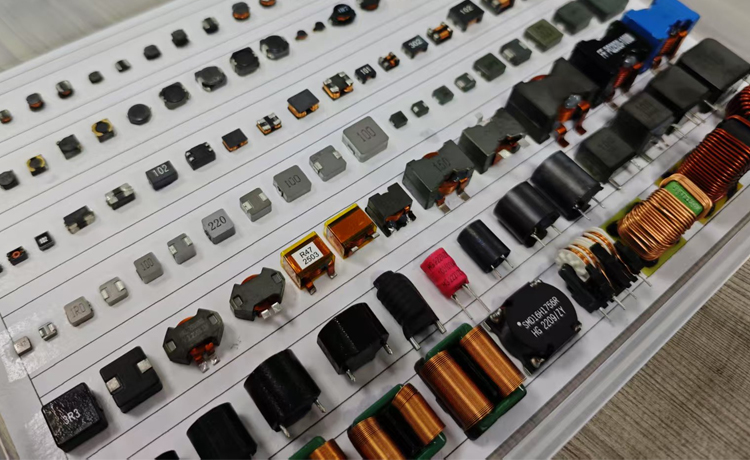

二、常见电感器的类型及特点
环形电感（磁环电感）
特点：结构简单，磁环材料通常为铁氧体，具有高磁导率和良好的屏蔽效果。
应用：常用于电源滤波、电磁干扰抑制等场景。
共模电感
特点：由两个绕组反向绕制在同一磁芯上，对差模信号无影响，但能有效抑制共模干扰。
应用：广泛用于电源线滤波、通信线路的电磁干扰抑制。
色环电感
特点：通过色环标识电感量和精度，体积较小，便于手工焊接。
应用：常用于小型电子设备的滤波和信号处理。
贴片屏蔽功率电感
特点：采用屏蔽设计，可有效防止磁场泄露，适用于大电流应用。
应用：常用于电源模块、DC-DC转换器等。
贴片工字电感
特点：形状类似“工”字，体积较小，散热性能较好。
应用：适用于高频电路、滤波电路等。
贴片绕线电感
特点：通过绕线工艺制造，电感量精度高，但体积较大。
应用：常用于高频信号处理、滤波电路。
叠层型电感
特点：采用多层陶瓷或铁氧体材料叠层制造，体积小，适合贴片安装。
应用：常用于小型化电子产品，如手机、平板电脑等。
三、电感器的应用
电感器在电路中主要起到滤波、震荡、延迟、陷波等作用，还有筛选信号、过滤噪声、稳定电流及一致电磁波干扰等。
滤波
电感器与电容配合使用，可构成低通滤波器、高通滤波器等，用于去除信号中的高频噪声或低频干扰。
振荡
在振荡电路中，电感器与电容组成LC回路，产生特定频率的振荡信号，常用于无线通信、时钟电路等。
延迟
利用电感器对电流变化的阻碍作用，可实现信号的延迟效果，常用于信号同步电路。
陷波
通过设计特定的电感和电容组合，可实现对特定频率信号的抑制，常用于音频处理和电磁干扰抑制。
稳定电流
在电源电路中，电感器可用于平滑电流波动，确保电源输出的稳定性。
电磁干扰抑制
利用电感器的磁性特性，可吸收或屏蔽电磁干扰，保护电路正常工作。
四、电感器的选用要点
根据应用需求选择电感量：不同的应用场景对电感量的要求不同，如滤波电路需要较大的电感量，而高频振荡电路则需要较小的电感量。
考虑额定电流和工作频率：确保电感器的额定电流满足电路需求，并根据工作频率选择合适的电感类型。
关注品质因数（Q值）和自谐振频率（SRF）：高Q值的电感器损耗小，性能更好；自谐振频率应高于工作频率，以避免电感特性失效。
考虑封装形式和体积：根据电路板空间和安装方式选择合适的封装形式，如贴片电感适合自动化生产，而绕线电感则适合高精度应用。
