共模扼流线圈是一种用于抑制共模干扰的电感组件，广泛应用于电子设备中以改善电磁兼容性（EMC），以铁氧体、非晶体等为磁芯的共模干扰抑制器件。它由两个尺寸相同、匝数相同的线圈，对称地绕制在同一个磁芯上，形成一个四端器件。
一、共模扼流线圈工作原理
共模扼流线圈的工作原理是共模和差模的传导方向不同，根据干扰和信号的传输方式来进行区分干扰和信号。

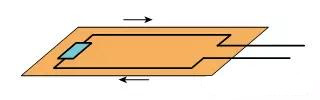

1、差模传导方式
电路中从某处流出的电流会通过负荷到达别的电路，经由基板上的其他路线流回来，差模电流产生的磁通量互相抵消，不能作为电感器工作。

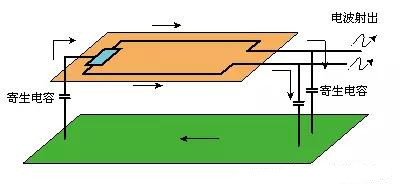

2、共模传导方式
虽然不存在明确的路线，但却存在别的传导线路。因基板上的各配线和作为基准的大地之间会产生微弱的寄生电容，因此形成由大地流出再由相反方向向大地折回的传导路线，共模电流产生的磁通量互相提高，使其能作为电感器工作。
二、共模扼流线圈的优势
1、即使信号和噪声的频率相同，只要它们的传导方向不同，使用共模扼流线圈也能有效滤除噪声。
2、即使通过大电流的差模信号，也不会导致磁芯饱和，从而避免性能下降。
共模扼流线圈的最大特点是无需依赖频率来区分噪声和信号。近年来，随着电子设备中高速差分传输技术的广泛应用，如USB、SATA、HDMI等，信号频率越来越高。在这种情况下，传统的铁氧体磁珠等频率依赖型滤波器难以有效分离噪声和信号。如果优先考虑信号完整性，噪声无法被清除；而如果优先滤除噪声，信号可能会被衰减，从而影响信号质量。相比之下，共模扼流线圈通过传导方式分离信号和干扰，即使在高速信号传输中，只要信号是差模的，就不会受到影响。因为高速差分传输线中的信号主要是差模，而干扰主要是共模，所以使用共模扼流线圈可以在不影响高速信号的前提下，有效消除共模干扰。
三、共模扼流线圈的应用场景
共模扼流线圈广泛应用于开关电源、变频器、UPS电源等设备中，用于抑制传导型电磁干扰。此外，它还适用于高速差分信号线，如USB、HDMI等，以防止信号传输过程中的电磁干扰。
