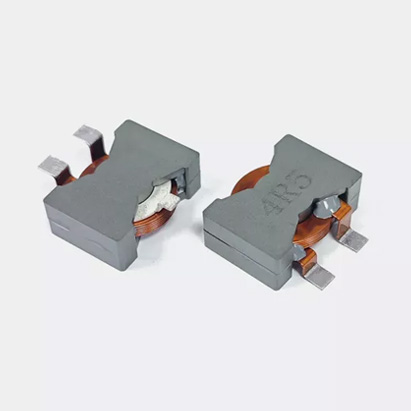

PQ2007J大电流电感

分享
微信
QQ
复制链接
PQ2007J系列大电流电感（奋发电子出品）技术亮点：
设计用于DC-DC Converter、 PFC电路
扁平线圈大电流、低阻值、低损耗
超薄高度
长宽高 21x22.5x7.3mm
13712579536
产品详情

|   PQ2007J大电流电感参数

手机端按住表格左右滑动查看详细参数


型号电感值直流电阻饱和电流温升电流下载
NumLDCRIsatIrmsDownload

( μH ) at 100KHz/1V( mΩ )( A )( A )


TYPMAXTYPTYP
PQ2007J-4R5M-R-S4.5 ±20%720161.png
PQ2007J-6R8M-R-S6.8 ±20%71416


载带卷盘包装：100pcs/卷




|   PQ2007J大电流电感尺寸

PQ2007J大电流电感长宽高：21*22.5*7.3mm，平整度<0.15mm


A：21.0MAX mmB：22.5MAX mm
C：7.3MAX mm

D：3.2±0.2   mm

E：3.2±0.5 mmF：8±0.5 mm
G：2.0±0.5 mmH：5.0ref mm
I：2.5±0.2 mmJ：14±0.5 mm







|   PQ2007J大电流电感绕组







|   PQ2007J大电流电感应用

PQ2007J大电流电感广泛用于数字功放、大功率电源模块、PFC升压、TV set、安防、汽车导航、Notebook PC、网络设备、大功率电源模块
