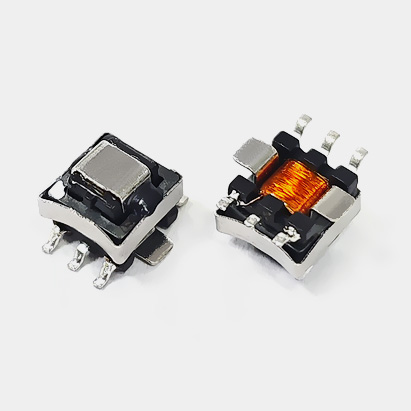

EE5.0贴片电流互感器20A

型号	匝数比	电感值	直流电阻		N2 额定电流	耐压	下载
Num	Turns Ratio	L 1-3	DCR 1-3	DCR 8-7	N2 IDC	HI-POT	DOWLOAD
		( mH ) at 10KHz/0.1V	( Ω )	( mΩ )	( A )	( V )
	N1:N2	MIN	MAX	MAX	TYP
EE5-CT201	20:1	0.08	0.55	0.75	20	600
EE5-CT301	30:1	0.18	0.87	0.75	20	600
EE5-CT401	40:1	0.32	1.14	0.75	20	600
EE5-CT501	50:1	0.5	1.5	0.75	20	600
EE5-CT601	60:1	0.72	2.25	0.75	20	600
EE5-CT701	70:1	1.029	3.8	0.75	20	600
EE5-CT1001	100:1	2.1	5.5	0.75	20	600
EE5-CT1251	125:1	3	7.5	0.75	20	600
EE5-CT2001	200:1	8.9	18	0.75	20	600

载带卷盘包装：1000pcs/卷

|   EE5.0贴片电流互感器长宽高尺寸

EE5.0贴片电流互感器长宽高：8.15*7.5*5.5mm，平整度<0.15mm

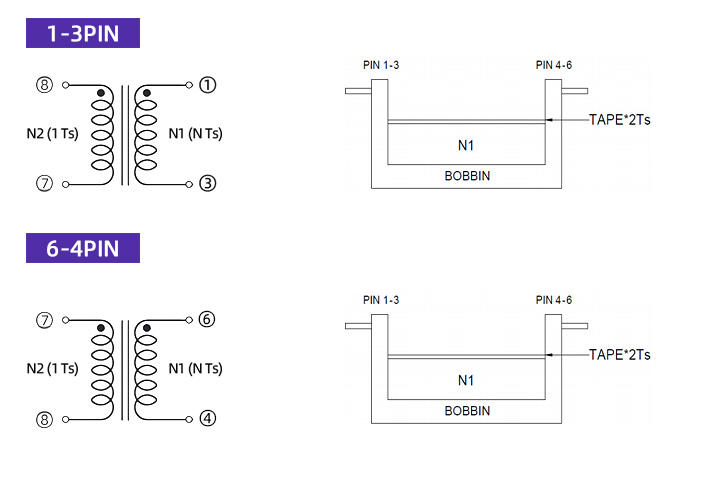

|   EE5.0贴片电流互感器两种绕组可选

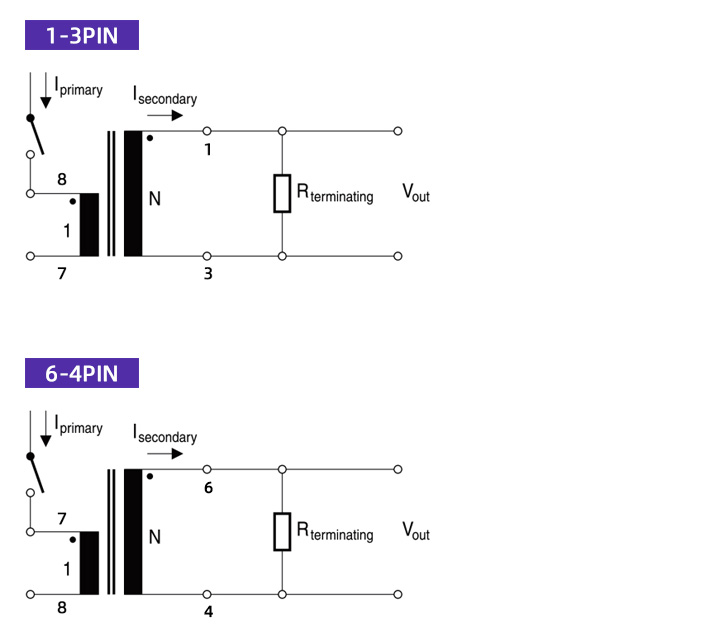

|   EE5.0贴片电流互感器两种绕组的应用电路

终端电阻R_terminating值基于1V输出电压，20A初级电流，次级100圈计算，那R_t=5Ω

改变终端电阻可以根据以下方程式增大或减小输出电压/电流计算：

R_t (Ohms) = V_out × N_sec / I_pri

|   EE5.0贴片电流互感器应用

EE5.0贴片电流互感器广泛用于光伏逆变器、开关电源、检测电路、过载保护插座、医疗、喷码机等各种设备
