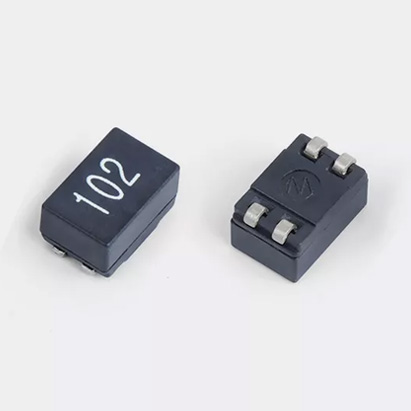

SFT0905共模电感

型号	电感值	测试频率	电感值	直流电阻	额定电流	阻抗	频率范围	耐压	下载
Num	L1-4=2-3	TEST FREQ.	L( 1-4 )( 2-3short )	DCR	IDC	Z	FrequencyRange	Hi-Pot	Download
	( μH )		( nH ) at 1MHz/1mA	( Ω )	( A )	( Ω )	( MHz )	( V )
	TYP		TYP	MAX	MAX	MIN		50Hz 3mA/3s
SFT0905B-100	10 ±50%/-30%	1KHz/0.1V	55	0.08	1.6	300	20~300	500
SFT0905S-100	10 ±50%/-30%	1KHz/0.1V	850	0.08	1.6	300	20~300	500
SFT0905B-250	25 ±50%/-30%	1KHz/0.1V	60	0.16	1	600	20~150	500
SFT0905S-250	25 ±50%/-30%	1KHz/0.1V	1500	0.16	1	600	20~150	500
SFT0905B-400	40 ±50%/-30%	1KHz/0.1V	80	0.25	0.9	800	20~100	500
SFT0905S-400	40 ±50%/-30%	1KHz/0.1V	2250	0.25	0.9	800	20~100	500
SFT0905B-510	51 ±50%/-30%	1KHz/0.1V	85	0.16	0.8	1000	20~100	500
SFT0905S-510	51 ±50%/-30%	1KHz/0.1V	3150	0.16	0.8	1000	20~100	500
SFT0905B-251	250±50%	100KHz/5mV	60	0.13	1.2	600	3~20	500
SFT0905S-251	250±50%	100KHz/5mV	1100	0.13	1.2	600	3~20	500
SFT0905B-471	470±50%	100KHz/5mV	72	0.14	1.1	800	2~20	500
SFT0905B-501	500±50%	100KHz/5mV	75	0.15	1	900	1~20	500
SFT0905B-102	1000±50%	100KHz/5mV	90	0.31	0.8	1000	1~15	500
SFT0905B-202	2000±50%	100KHz/5mV	130	0.42	0.6	3000	1~5	500
SFT0905S-202	2000±50%	100KHz/5mV	5500	0.42	0.6	3000	1~5	500
SFT0905B-472	4700±50%	100KHz/5mV	180	0.9	0.4	3000	0.3~3	500
SFT0905B-652	6500±50%	10KHz/50mV	280	1.05	0.3	4000	0.3~2	500
SFT0905B-103	10000±50%	10KHz/50mV	320	1.15	0.26	4000	0.3~2	500

载带卷盘包装：1000pcs/卷，SFT0905B：并绕（Bifilar），SFT0905S：分绕（Sector）

|   SFT0905共模电感尺寸

|   SFT0905共模电感绕组

|   SFT0905共模电感应用

SFT0905共模电感广泛用于电源系统、信号与传感器线路、CAN、伺服电机电路、工业设备、通讯设备
