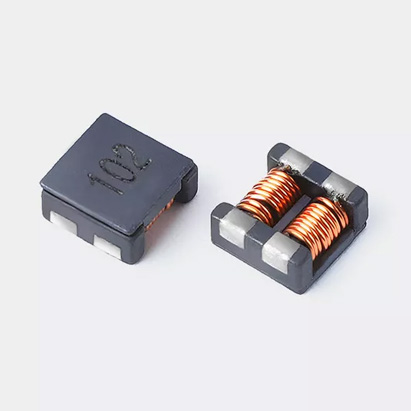

FCM4520F共模电感

型号	阻抗		直流电阻		额定电流	绝缘电阻	工作电压	下载
Num	Z		DCR		IDC	IR	Rated Voltage	Download
	( Ω ) at100MHz/0.1V		( mΩ )		( A )	( mΩ )	( V )
	MIN	TYP	TYP	MAX	MAX	MIN	MAX
FCM4520F-900-R-S	30	90	8.7	35	2	10	50
FCM4520F-151-R-S	90	150	15.5	40	1.9	10	50
FCM4520F-231-R-S	180	230	17.7	45	1.8	10	50
FCM4520F-301-R-S	200	300	20.7	45	1.7	10	50
FCM4520F-401-R-S	300	400	23.8	50	1.5	10	50
FCM4520F-701-R-S	500	700	27.1	59	1.4	10	50
FCM4520F-901-R-S	650	900	34	68	1.3	10	50
FCM4520F-102-R-S	800	1000	35.2	68	1.2	10	50
FCM4520F-122-R-S	1000	1200	37	75	1.1	10	50
FCM4520F-142-R-S	1200	1400	60	81	1	10	50

载带卷盘包装：1000pcs/卷

|   FCM4520F共模电感尺寸

|   FCM4520F共模电感绕组

|   FCM4520F共模电感应用

FCM4520F共模电感广泛用于汽车电子、消费电子、开关电源、多媒体设备、工业设备、通讯设备
