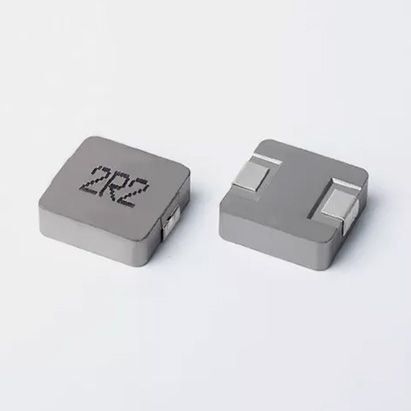

SC1040N一体成型电感-合金
分享
SC1040N系列小一体成型电感（奋发电子出品）技术亮点：
采用圆线绕制，冷压一体成型
消费级、工业级、车规级场景大量应用
非常经典的电感型号
采用圆线绕制，冷压一体成型
消费级、工业级、车规级场景大量应用
非常经典的电感型号
产品详情
| SC1040N一体成型电感参数
手机端按住表格左右滑动查看详细参数
| 型号 | 电感值 | 直流电阻 | 饱和电流 | 温升电流 | 下载 | |
| Num | L | DCR | Isat | Irms | Download | |
| ( μH ) at 100KHz/0.1V | ( mΩ ) | ( A ) | ( A ) | |||
| ±20% | TYP | MAX | TYP | TYP | ||
| SC1040N-R15M-R-S | 0.15 | 0.6 | 0.65 | 75 | 40 |  |
| SC1040N-R22M-R-S | 0.22 | 0.73 | 1 | 68 | 35 | |
| SC1040N-R33M-R-S | 0.33 | 1 | 1.1 | 55 | 34 | |
| SC1040N-R47M-R-S | 0.47 | 1.3 | 1.5 | 42 | 32 | |
| SC1040N-R56M-R-S | 0.56 | 1.5 | 1.8 | 40 | 31 | |
| SC1040N-R68M-R-S | 0.68 | 1.8 | 2.7 | 39 | 30 | |
| SC1040N-1R0M-R-S | 1 | 3.4 | 3.5 | 28 | 18 | |
| SC1040N-1R5M-R-S | 1.5 | 3.8 | 5 | 26 | 16 | |
| SC1040N-2R2M-R-S | 2.2 | 6.4 | 7 | 16 | 12 | |
| SC1040N-3R3M-R-S | 3.3 | 9.7 | 12 | 16 | 10 | |
| SC1040N-4R7M-R-S | 4.7 | 15.3 | 16 | 14 | 9 | |
| SC1040N-5R6M-R-S | 5.6 | 21 | 23 | 11.5 | 7.2 | |
| SC1040N-6R8M-R-S | 6.8 | 20.8 | 22 | 12 | 8.5 | |
| SC1040N-8R2M-R-S | 8.2 | 24.5 | 26.5 | 8 | 6.2 | |
| SC1040N-100M-R-S | 10 | 30.3 | 33 | 9 | 7.5 | |
| SC1040N-150M-R-S | 15 | 46.5 | 49 | 5.4 | 5 | |
| SC1040N-220M-R-S | 22 | 62 | 66 | 6 | 5 | |
| SC1040N-330M-R-S | 33 | 130 | 137 | 4.5 | 3 | |
| SC1040N-470M-R-S | 47 | 133 | 140 | 4 | 3.5 | |
| SC1040N-680M-R-S | 68 | 170 | 195 | 3.5 | 2.5 | |
| SC1040N-101M-R-S | 100 | 299 | 320 | 3 | 1.8 | |
载带卷盘包装：800pcs/卷
| SC1040N一体成型电感尺寸
| A：11.6MAX mm | B：10.5MAX mm |
| C：4.0MAX mm | D：2.0±0.5 mm |
| E：3.0±0.3 mm | F：14.0typ mm |
| G：6.0typ mm | I：4.0typ mm |
| SC1040N一体成型电感应用
SC1040N一体成型电感广泛用于消费电子，充电宝，小家电、高速吹风机、音响、耳机、吸尘器等
