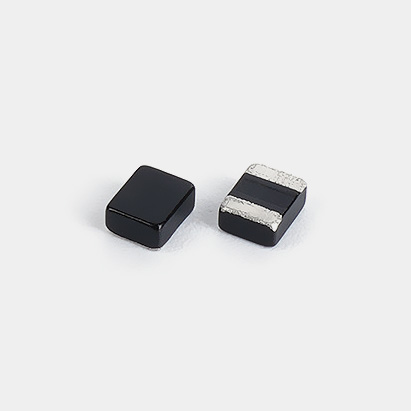

SC141208B一体成型电感-小型
分享
SC141208B系列小一体成型电感（奋发电子出品）技术亮点：
采用扁平线绕制，热压一体成型
自研金属粉配比实现高性能
滚喷上漆均匀，主要颜色有黑色和灰色
采用扁平线绕制，热压一体成型
自研金属粉配比实现高性能
滚喷上漆均匀，主要颜色有黑色和灰色
产品详情
| SC141206B一体成型电感参数
手机端按住表格左右滑动查看详细参数
| 型号 | 电感值 | 直流电阻 | 饱和电流 | 温升电流 | 下载 | |||
| Num | L | DCR | Isat | Irms | Download | |||
| ( μH ) at 1MHz/1V | ( mΩ ) | ( A ) | ( A ) | |||||
| ±20% | TYP | MAX | TYP | MAX | TYP | MAX | ||
| SC141208B-R10M-R-S | 0.1 | 11.5 | 14 | 8.5 | 8 | 8 | 7.5 |  |
| SC141208B-R22M-R-S | 0.22 | 17 | 20 | 6.1 | 5.8 | 5.5 | 5 | |
| SC141208B-R24M-R-S | 0.24 | 21 | 24 | 7.2 | 6.5 | 6.6 | 6 | |
| SC141208B-R33M-R-S | 0.33 | 23 | 28 | 5.3 | 5 | 4 | 3.5 | |
| SC141208B-R47M-R-S | 0.47 | 27 | 29 | 4.7 | 4.5 | 4.2 | 4 | |
| SC141208B-R68M-R-S | 0.68 | 51 | 57 | 3.5 | 3.2 | 3.5 | 3 | |
| SC141208B-1R0M-R-S | 1 | 80 | 92 | 3.2 | 3 | 2.6 | 2.3 | |
| SC141208B-2R2M-R-S | 2.2 | 200 | 225 | 1.9 | 1.7 | 2 | 1.8 | |
| SC141208B-3R3M-R-S | 3.3 | 300 | 345 | 1.6 | 1.4 | 1.5 | 1.3 | |
| SC141208B-4R7M-R-S | 4.7 | 465 | 530 | 1.3 | 1.2 | 1.1 | 1 | |
载带卷盘包装：3000pcs/卷
| SC141206B一体成型电感尺寸
| A：1.4±0.2 mm | B：1.2±0.2 mm |
| C：0.8MAX mm | D：0.5±0.2 mm |
| E：0.45±0.2 mm | f：0.4typ mm |
| g：1.5typ mm | h：1.3typ mm |
| SC141206B一体成型电感应用
SC141206B一体成型电感广泛用于DC/DC转换器、平板电脑、智能手机、便携式游戏设备、智能穿戴、Wi-Fi模块、笔记本电脑、VR、AR、LCD显示器、HDD、DVC、DSC、基带电源、放大器、电源管理、模块电源、摄像头电源等
