产品详情

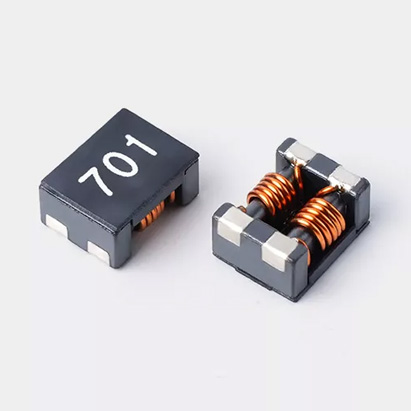

| FCM9070共模电感参数
手机端按住表格左右滑动查看详细参数
| 型号 | 阻抗 | 直流电阻 | 额定电流 | 绝缘电阻 | 工作电压 | 下载 | |
| Num | Z | DCR | IDC | IR | Rated Voltage | Download | |
| （Ω）at100MHz | （mΩ） | （A） | （mΩ） | （V） | |||
| MIN | TYP | MAX | MAX | MIN | MAX | ||
| FCM9070-301-R-S | 230 | 300 | 6 | 10 | 10 | 80 |  |
| FCM9070-501-R-S | 450 | 600 | 8 | 8 | 10 | 80 | |
| FCM9070-701-R-S | 500 | 700 | 9.5 | 6 | 10 | 80 | |
| FCM9070-701-8A-R-S-双线 | 500 | 700 | 9.5 | 8 | 10 | 80 | |
| FCM9070-102-R-S | 750 | 1000 | 13 | 5 | 10 | 80 | |
| FCM9070-152-R-S | 1100 | 1500 | 22 | 4.5 | 10 | 80 | |
| FCM9070-202-R-S | 1500 | 2000 | 23 | 4 | 10 | 80 | |
| FCM9070-222-R-S | 1700 | 2200 | 28 | 4 | 10 | 80 | |
| FCM9070-272-R-S | 2000 | 2700 | 43 | 3.5 | 10 | 80 | |
| FCM9070-302-R-S | 2100 | 3000 | 45 | 3 | 10 | 80 | |
| 型号 | 电感值 | 阻抗 | 直流电阻 | 额定电流 | 绝缘电阻 | 工作电压 | 下载 | ||
| Num | L | Z | DCR | IDC | IR | Rated Voltage | Download | ||
| ( μH ) at100KHz/0.1V | ( Ω ) at100MHz/0.5V | ( mΩ ) | ( A ) | ( mΩ ) | ( V ) | ||||
| MIN | TYP | TYP | TYP | MAX | MAX | MIN | MAX | ||
| FCM9070-332-R-S | 12.5 | 22 | 3300（+50%/-30%） | 65 | 90 | 1.5 | 100 | 125 | |
载带卷盘包装：750pcs/卷
| FCM9070共模电感尺寸
| A：9.5±0.5 mm | B：7.0±0.5 mm |
| C：5.0MAX mm | D：3.8±0.3 mm |
| E：5.6±0.3 mm | F：1.7typ mm |
| G：1.8typ mm | |
| a：3.0ref mm | b：5.0ref mm |
| c：2.0ref mm | d：1.8ref mm |
| FCM9070共模电感绕组
| FCM9070共模电感应用
FCM9070共模电感广泛用于汽车电子、消费电子、开关电源、多媒体设备、工业设备、通讯设备
