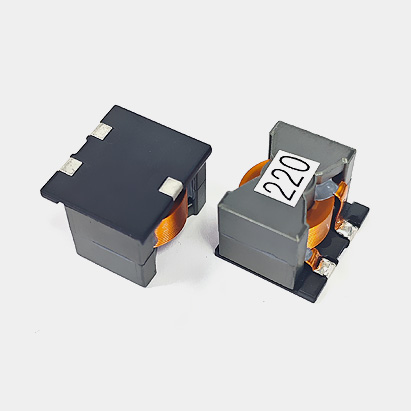

PQ2015B大电流电感

分享
微信
QQ
复制链接
PQ2015B系列大电流电感（奋发电子出品）技术亮点：
设计用于DC-DC Converter、 PFC电路
扁平线圈或圆线线圈，贴片牢固
大饱和电流、低阻值DCR、低损耗
长宽高 21.8x19x15.8mm
13712579536
产品详情

|   PQ2015B大电流电感参数

手机端按住表格左右滑动查看详细参数


型号电感值直流电阻饱和电流温升电流下载
NumLDCRIsatIrmsDownload

( μH ) at 100K/0.1V( mΩ )( A )( A )


TYPMAXMAXMAX
PQ2015B-3R3M-R-S3.311.598.112.5
PQ2015B-4R7M-R-S4.711.568.912.5
PQ2015B-6R8M-R-S6.811.547.612.5
PQ2015B-100M-R-S1011.532.412.5
PQ2015B-150M-R-S1511.521.612.5
PQ2015B-220M-R-S2211.514.712.5
PQ2015B-330M-R-S3311.59.812.5


载带卷盘包装：50pcs/卷




|   PQ2015B大电流电感尺寸

PQ2015B大电流电感长宽高：21.8*22.5*14.5mm，平整度<0.15mm


A：21.8MAX mmB：19MAX mm
C：15.8MAX mmD：3±0.2 mm
E：12.5ref mmF：5ref mm
G：5ref mmH：8.5ref mm
I：5ref mmJ：5ref mm






|   PQ2015B大电流电感绕组







|   PQ2015B大电流电感应用

PQ2015B大电流电感广泛用于储能设备、汽车电源、AI服务器电源 、电动车、拖拉机、通讯设备
