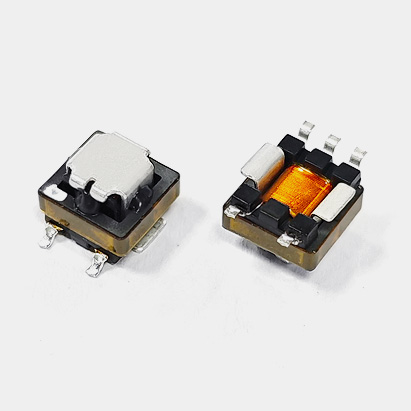

EE8.3/8.5/9贴片电流互感器30A

型号	匝数比	电感值	直流电阻		N2 额定电流	耐压	下载
Num	Turns Ratio	L 1-3	DCR 1-3	DCR 8-7	N2 IDC	HI-POT	DOWLOAD
		( mH ) at 10KHz/1V	( Ω )	( mΩ )	( A )	( V )
	N1:N2	MIN	MAX	MAX	TYP
EE8.3-CT201	20:1	18	0.3	0.5	30	1500
EE8.3-CT301	30:1	18	0.5	0.5	30	1500
EE8.3-CT401	40:1	18	0.7	0.5	30	1500
EE8.3-CT501	50:1	18	1.1	0.5	30	1500
EE8.3-CT601	60:1	18	1.4	0.5	30	1500
EE8.3-CT701	70:1	18	1.6	0.5	30	1500
EE8.3-CT1001	100:1	4.5	3.2	0.5	30	1500
EE8.3-CT1251	125:1	18	5	0.5	30	1500
EE8.3-CT2001	200:1	18	13	0.5	30	1500
EE8.3-CT3001	300:1	40.5	35	0.5	30	1500

载带卷盘包装：500pcs/卷

|   EE8.3贴片电流互感器长宽高尺寸

EE8.3贴片电流互感器长宽高：8.8*12.1*7.5mm，实物高度6.8mm，平整度<0.15mm

|   EE8.3贴片电流互感器绕组

|   EE8.3贴片电流互感器应用电路及引脚

终端电阻R_terminating值基于1V输出电压，30A初级电流，次级100圈计算，那R_t=3.5Ω

改变终端电阻可以根据以下方程式增大或减小输出电压/电流计算：

R_t (Ohms) = V_out × N_sec / I_pri

|   EE8.3贴片电流互感器应用

EE8.3贴片电流互感器广泛用于光伏逆变器、开关电源、检测电路、过载保护插座、医疗、喷码机等各种设备
