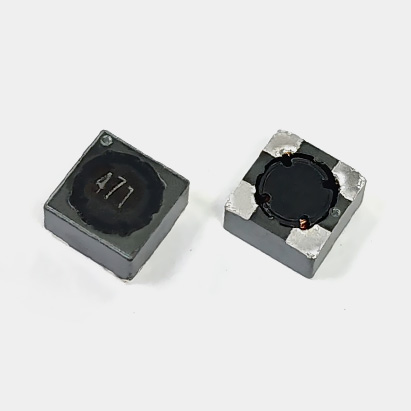

HCM5030耦合电感

型号	电感值	直流电阻	漏感	饱和电流	温升电流	下载
Num	L（N1=N2）	DCR（N1=N2）	Leak L	Isat（N1=N2）	Irms（N1=N2）	Download
	( μH ) at100KHz/0.1V	( Ω )	( μH ) at100KHz/0.1V	( A )	( A )
	TYP	MAX	MAX	MAX	MAX
HCM5030-1R0N-R-S-LF	1 ±30%	0.042	0.75	5	3.68
HCM5030-1R5M-R-S-LF	1.5 ±20%	0.048	0.75	4.3	3.11
HCM5030-2R2M-R-S-LF	2.2 ±20%	0.067	0.75	3.4	3.04
HCM5030-3R3M-R-S-LF	3.3 ±20%	0.077	0.75	2.8	2.62
HCM5030-4R7M-R-S-LF	4.7 ±20%	0.111	0.75	2.2	2.05
HCM5030-5R6M-R-S-LF	5.6 ±20%	0.125	0.75	2.1	1.91
HCM5030-6R8M-R-S-LF	6.8 ±20%	0.159	0.75	1.9	1.7
HCM5030-100M-R-S-LF	10 ±20%	0.210	0.75	1.4	1.48
HCM5030-150M-R-S-LF	15 ±20%	0.298	0.75	1.3	1.2
HCM5030-220M-R-S-LF	22 ±20%	0.452	0.75	1.1	0.99
HCM5030-330M-R-S-LF	33 ±20%	0.565	0.75	0.85	0.85
HCM5030-470M-R-S-LF	47 ±20%	0.806	0.75	0.72	0.71
HCM5030-680M-R-S-LF	68 ±20%	1.13	0.75	0.55	0.64
HCM5030-101M-R-S-LF	100 ±20%	1.79	0.75	0.56	0.49
HCM5030-151M-R-S-LF	150 ±20%	2.43	0.75	0.45	0.43
HCM5030-221M-R-S-LF	220 ±20%	3.3	0.75	0.36	0.37
HCM5030-331M-R-S-LF	330 ±20%	5.36	0.75	0.32	0.28
HCM5030-471M-R-S-LF	470 ±20%	7.51	0.75	0.26	0.23
HCM5030-681M-R-S-LF	680 ±20%	10.8	0.75	0.21	0.19
HCM5030-102M-R-S-LF	1000 ±20%	16.5	0.75	0.17	0.15

默认绕线方式：并绕，载带卷盘包装：2000pcs/卷

|   HCM5030耦合电感尺寸

|   HCM5030耦合电感绕组

|   HCM5030耦合电感应用

HCM5030耦合电感广泛用于汽车电子、无人机、消费电子、开关电源、多媒体设备、工业设备、通讯设备
