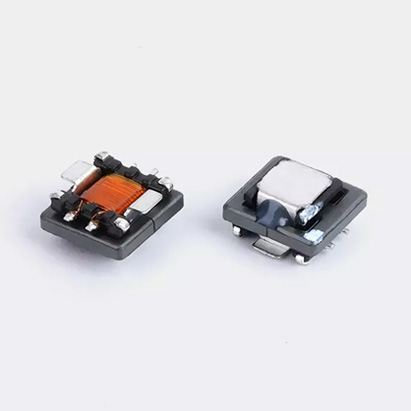

EE6.0贴片电流互感器20A

型号	匝数比	电感值	直流电阻		N2 额定电流	耐压	下载
Num	Turns Ratio	L 1-2	DCR 1-2	DCR 5-6	N2 IDC	HI-POT	Download
		( μH )	( Ω )	( mΩ )	( A )	( V )
	N1:N2	MIN	MAX	MAX	TYP
EE6电流互感器1:100	100:1	800	4.5	0.5	20	300

载带卷盘包装：1000pcs/卷

|   EE6.0贴片电流互感器尺寸

EE6.0贴片电流互感器长宽高：7.2*7*3.8mm

|   EE6.0贴片电流互感器绕组

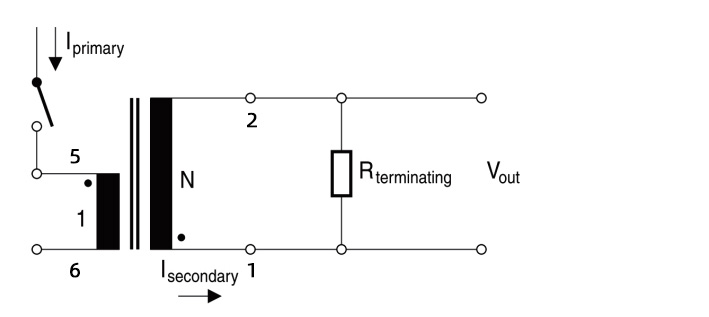

|   EE6.0贴片电流互感器应用电路及引脚

终端电阻R_terminating值基于1V输出电压，20A初级电流，次级100圈计算，那R_t=5Ω

改变终端电阻可以根据以下方程式增大或减小输出电压/电流计算：

R_t (Ohms) = V_out × N_sec / I_pri

|   EE6.0贴片电流互感器应用

EE6.0贴片电流互感器广泛用于光伏逆变器、开关电源、检测电路、过载保护插座
