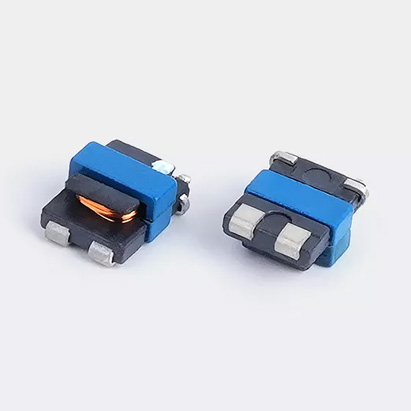

EE4.6贴片电流互感器20A

型号	匝数比	电感值	直流电阻		N1 额定电流	耐压	下载
Num	Turns Ratio	L 1-2	DCR 1-2	DCR 3-4	N1 IDC	HI-POT	Download
		( mH )	( Ω )	( mΩ )	( A )	( V )
	N1:N2	MIN	MAX	MAX	TYP
EE4R6-CT0701K	1:70	0.652	5.04	15	20	500
EE4R6-CT1001K	1:100	1.330	10.68	15	20	500
EE4R6-CT1501K	1:150	2.993	22.30	15	20	500

载带卷盘包装：2500pcs/卷

|   EE4.6贴片电流互感器尺寸

EE4.6贴片电流互感器长宽高：7*5.2*3mm，平整度<0.15mm

|   EE4.6贴片电流互感器绕组

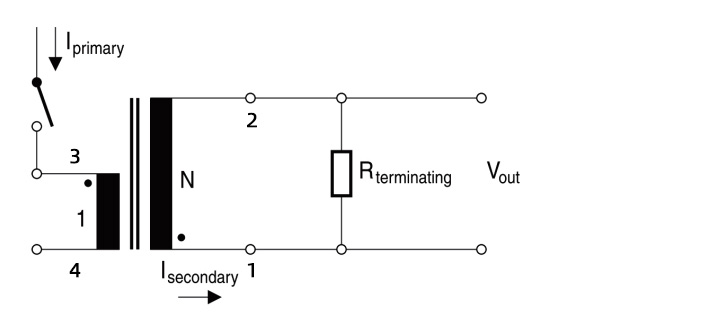

|   EE4.6贴片电流互感器应用电路及引脚

终端电阻R_terminating值基于1V输出电压，20A初级电流，次级100圈计算，那R_t=5Ω

改变终端电阻可以根据以下方程式增大或减小输出电压/电流计算：

R_t (Ohms) = V_out × N_sec / I_pri

|   EE4.6贴片电流互感器应用

EE4.6贴片电流互感器广泛用于光伏逆变器、开关电源、检测电路、过载保护插座
