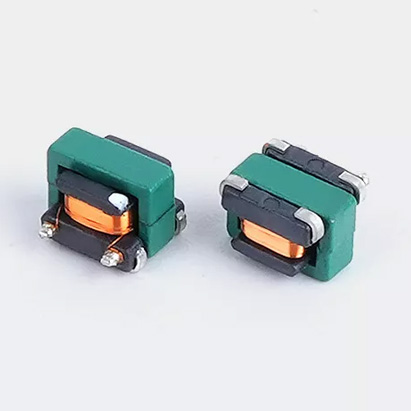

EE4.0/4.2/4.4贴片电流互感器7A

型号	匝数比	电感值	直流电阻		N1 额定电流	耐压	下载
Num	Turns Ratio	L 1-2	DCR 1-2	DCR 3-4	N1 IDC	HI-POT	Download
		( μH )	( Ω )	( mΩ )	( A )	( V )
	N1:N2	MIN	MAX	MAX	TYP
EE4电流互感器1:20	1:20	33	0.35	3.0	7	300
EE4电流互感器1:30	1:30	74	0.9	3.0	7	300
EE4电流互感器1:40	1:40	132	1.6	3.0	7	300
EE4电流互感器1:50	1:50	205	2.5	3.0	7	300
EE4电流互感器1:60	1:60	295	3.6	3.0	7	300
EE4电流互感器1:70	1:70	400	4.6	3.0	7	300
EE4电流互感器1:100	1:100	820	9.6	3.0	7	300
EE4电流互感器1:125	1:125	1280	13	3.0	7	300
EE4电流互感器1:150	1:150	1800	21	3.0	7	300

载带卷盘包装：2000pcs/卷

|   EE4.0贴片电流互感器尺寸

EE4.0贴片电流互感器长宽高：4.7*4.3*3.5mm，平整度<0.15mm

|   EE4.0贴片电流互感器绕组

|   EE4.0贴片电流互感器应用电路及引脚

终端电阻R_terminating值基于1V输出电压，7A初级电流，次级100圈计算，那R_t=14.5Ω

改变终端电阻可以根据以下方程式增大或减小输出电压/电流计算：

R_t (Ohms) = V_out × N_sec / I_pri

|   EE4.0贴片电流互感器应用

EE4.0贴片电流互感器广泛用于光伏逆变器、开关电源、检测电路、过载保护插座
