微型风扇电机线圈可以做成贴片的吗

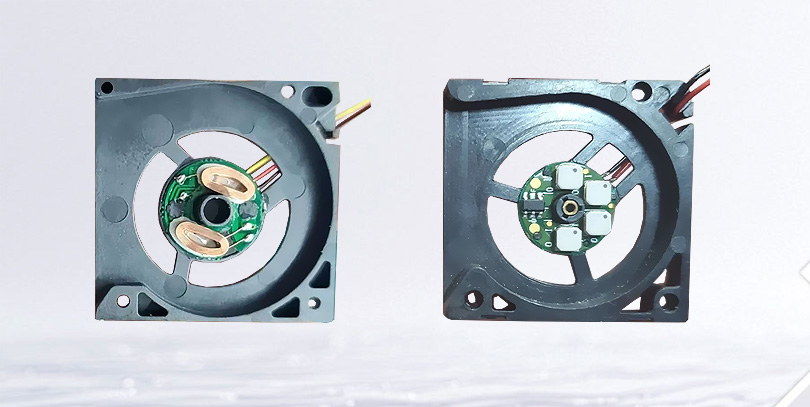

这是一款支持贴片安装的微型风扇电机陶瓷线圈，很多人会好奇，为何要开发这样一款特殊结构的线圈，接下来为大家详细讲解背后的设计思路。

传统微型风扇马达的生产工艺，是先把漆包线绕制形成定子绕组，再依靠人工将定子线圈定位，手动焊接固定在印刷电路板上。如果采用这套工艺制造厚度 4mm 以内的超薄微型风扇，人工焊接工序需要投入大量人力，整体生产成本居高不下。

而贴片式陶瓷线圈方案恰好能够解决这一痛点：虽然陶瓷线圈本身物料单价相比传统绕线线圈略高，但可以大幅省去人工焊锡工序，综合生产成本实现明显优化。

陶瓷线圈自身拥有多项结构优势：

1、结构优势：线圈绕制紧实规整，绕组不易松散变形，结构稳定性更强；

2、安装优势：陶瓷线圈支持 SMT 回流焊贴片加工，可上自动化贴片机生产，组装效率大幅提升，适配大批量自动化产线；

3、高度优势：成品陶瓷线圈高度仅 1mm，尺寸高度一致性可控，能够稳定满足超薄微型风扇的薄型化装配需求。

陶瓷线圈应用

用于微型风扇（1504），微型鼓风机。
