当下电子设备正朝着小型化、高频化、高功率化快速迭代,传统绕线电感在体积、散热、大电流与高频稳定性上已难以满足新一代硬件需求;叠加AI 算力爆发、新能源汽车普及、数据中心扩容的行业浪潮,电感厂商纷纷升级技术路线,推出更适配高端场景的新型功率电感。今天,电感源头厂家奋发电子,为大家详细拆解一体成型电感与铜铁共烧电感的技术差异、材料特点、应用场景与各自优势,看完就能清晰分辨二者区别。

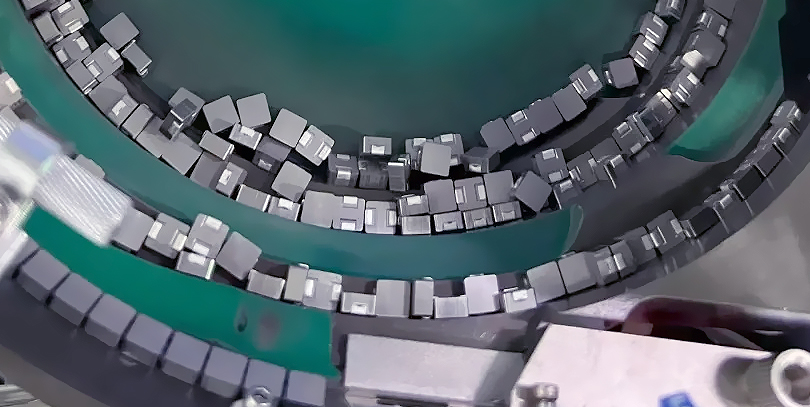

一、一体成型电感:成熟稳定、高性价比的主流方案
1、一体成型电感制作流程
一体成型电感采用模压一体化工艺:先将高纯度铜线(圆线 / 扁线)精密绕制成线圈,再把线圈、磁芯座体与软磁粉料一同置入模具,在高压下压制成整体结构,主流分为冷压一体成型与热压一体成型两种工艺。冷压侧重量产效率与成本控制,热压则提升密度、降低损耗、增强可靠性,适和小尺寸需求。
2、一体成型电感粉料
主材选用合金粉材与羰基粉材,经过多年产业化迭代,配方成熟、供应链稳定、制程良率高,整体成本可控、性价比突出,是消费电子与车载中低频场景的材料体系。

3、一体成型电感电气特性与适用场景
一体成型电感感量相对更高,磁路闭合、漏磁小、EMI 抑制优秀,适合 1MHz 以内中小频率电路。凭借出色的机械强度、抗震抗冲击性能,广泛用于:
3C 消费电子:无线充电模组、影音功放系统、笔记本 / 平板电源;
汽车电子:车载灯光、座舱控制、低压 DC/DC、新能源汽车车载电器;
工业与家电:中小功率电源、照明驱动、安防设备等。
在大批量、中低频、高可靠、成本敏感的场景中占据主导地位。
二、铜铁共烧电感:高频大电流、AI 算力的硬核选择
1、铜铁共烧电感制作流程
铜铁共烧电感代表更高阶的高温共烧集成技术:将精密铜片与专用铁粉 / 软磁粉料在高精度伺服压机下压制成胚体,再进入高温炉一次性共烧结晶,铜导体与磁基体在高温下致密结合,形成无胶、无缝、无气隙的一体化结构,稳定性与导热性大幅跃升。
2、铜铁共烧电感粉料
以厂商自研高性能合金粉材为主,在磁导率、高频损耗、温度稳定性上做深度定制,各厂配方壁垒高、性能差异化明显;因材料配方、高温烧结设备与制程管控要求严苛,当前成本相对更高,定位高端场景。
3、电气特性与适用场景
铜铁共烧电感感量偏低,但可实现密度调控,磁芯损耗更低、饱和电流更大、散热效率更高,适合 1MHz 以上高频大电流开关电源模组,是高算力与高端电源的器件,典型应用:
AI算力硬件:AI服务器、GPU/CPU 供电模组、算力板、矿机电源;
通信与工业:5G基站电源、高频通信模块、大功率服务器电源、工业级高频开关电源;
高端新能源:车载高压 OBC、快充模块、储能变流器等。
凭借低损耗、高可靠、耐极端温度、长期稳定不老化的优势,成为 AI 与高频大功率场景的方案。
三、一体成型电感和铜铁共烧电感的区别
工艺区别:一体成型电感 = 高压模压(冷 / 热压);铜铁共烧电感 = 高压成型 + 高温共烧。
材料区别:一体成型电感 = 通用合金 / 羰基粉,成熟低成本;铜铁共烧电感 = 自研合金粉,高性能高成本。
频率区别:一体成型电感 = 1MHz 以内;铜铁共烧电感 = 1MHz 以上高频。
应用区别:一体成型电感 = 消费电子、车载中低压、通用电源;铜铁共烧电感 = AI 服务器、GPU、高频大电流电源。
