贴片电流互感器（CT/SMT Current Sense Transformers）

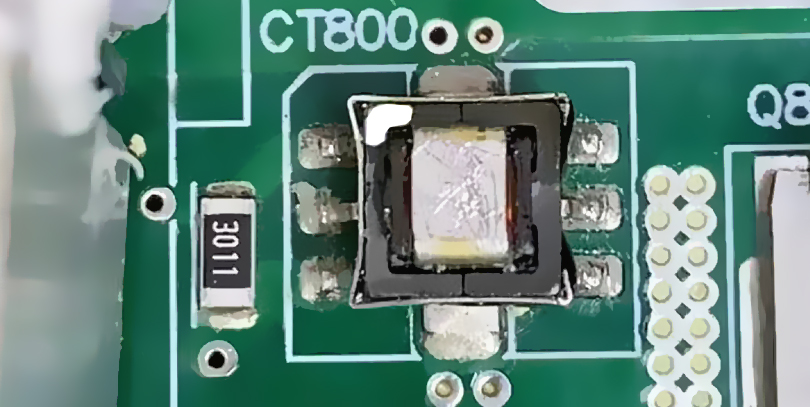

在各类电子电路设计与应用中，我们常会见到一种外形小巧、丝印标注CT的元器件，它就是贴片电流互感器，也被称作贴片电流传感器，英文全称为SMT Current Sense Transformers，其中字母C代表 Current（电流），T代表 Transformers（变压器），因此行业内也常直接称其为CT变压器，是电路中负责电流监测的关键小部件。

一、贴片电流互感器功能

贴片电流互感器的作用，是检测电路工作时的实时电流大小，将电路中的大电流信号转化为可被控制芯片识别的小电压信号，实现电流的非接触式监测、采样与保护，是电路电流监控、过载保护、功率控制环节不可或缺的基础元器件。

二、贴片电流互感器内部结构组成

贴片电流互感器结构紧凑、集成度高，主要由初级线圈和次级线圈两部分构成，引脚功能分工明确：

1、初级线圈

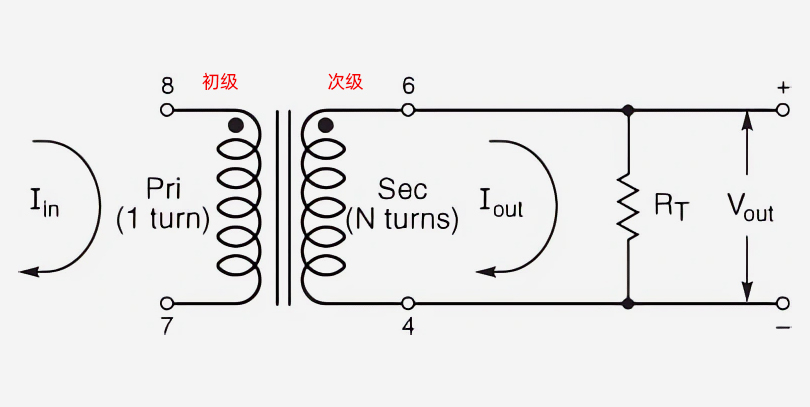

初级绕组结构极简，元器件整体共 8 个贴片引脚，其中7、8 脚为专用初级绕组，仅设计1 匝线圈，直接与电路输入端串联。专为大电流检测设计，不同型号支持的输入电流范围为7A-40A；以常用型号EE5为例，其初级线圈可承受20A工作电流，适配中大功率电路的电流采样需求。

2、贴片电流互感器次级线圈

次级绕组为磁芯上密集缠绕的多匝线圈，是信号输出。常见绕线方式为1-3 脚绕线或4-6 脚绕线，引脚端白点统一标记在 1 脚，作为次级绕组的信号输出端，连接电路后端控制芯片；剩余未绕线的引脚仅起贴片固定、焊接加固作用，无电气导通功能。

三、贴片电流互感器工作原理

贴片电流互感器基于电磁感应原理工作，流程清晰高效：

当电路电流流经初级线圈时，线圈会随电流变化产生对应的交变磁场；缠绕在同一磁芯上的次级线圈感应到该磁场后，会根据磁场强度同步产生感应电动势，将电路中的大电流信号转化为微弱的电压信号；该电压信号最终传输至后端控制芯片，芯片通过解析电压数值，即可获取电路当前的实时电流大小，完成电流检测闭环。

四、贴片电流互感器常用可替代型号

针对市场主流贴片电流互感器料号，可实现全系列兼容替代，常用型号包括：CST1、CST2、CST4835、CST2010、CST7030、8965D、PH9494.200NLT、P8208NLT、CT050；

EE 系列：EE4（含 EE4.2、EE4.4）、EE4.6、EE5、EE6、EE8.3（含 EE8.5、EE9）、EE12.6 等。

五、贴片电流互感器典型应用领域

凭借体积小、精度高、贴片化易集成的优势，贴片电流互感器广泛应用于各类高精度、紧凑型电子设备，场景包括：

1、光伏微型逆变器、微型储能变流器

2、工业激光打标机、工控自动化设备

3、高精度医疗检测设备、便携式医疗仪器

4、电源管理、充电桩、家电控制板等电流监测场景
