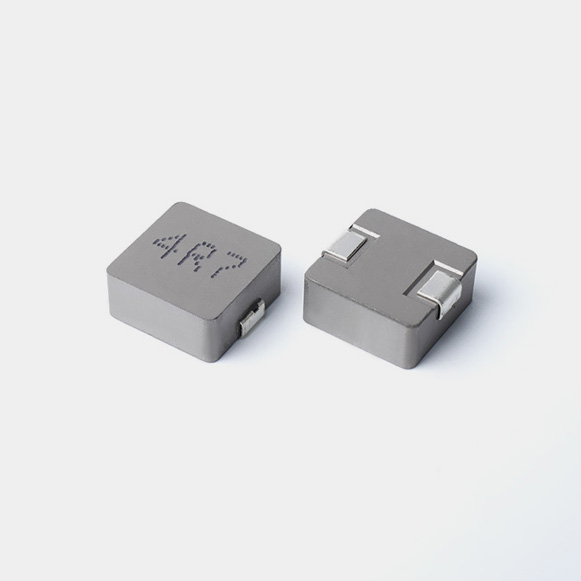

| SC1365N Molded Power Inductor Specification
On the mobile device, hold the table and swipe left or right to view the detailed parameters.
| 型号 | 电感值 | 直流电阻 | 饱和电流 | 温升电流 | 测试频率 | 下载 |
| Num | L | DCR | Isat | Irms | TEST FRAQ | Download |
| ( μH ) | ( mΩ ) | ( A ) | ( A ) | |||
| TYP | MAX | TYP | TYP | |||
| SC1365N-R68M-R-S | 0.68 | 1.2 | 45 | 30 | 100KHz/0.1V | |
| SC1365N-R82M-R-S | 0.82 | 1.5 | 42 | 25 | 100KHz/0.1V | |
| SC1365N-1R0M-R-S | 1 | 1.5 | 40 | 24 | 100KHz/0.1V | |
| SC1365N-1R5M-R-S | 1.5 | 2.1 | 30 | 23 | 100KHz/0.1V | |
| SC1365N-2R2M-R-S | 2.2 | 3.0 | 27 | 21 | 100KHz/0.1V | |
| SC1365N-3R3M-R-S | 3.3 | 6.5 | 25 | 18 | 100KHz/0.1V | |
| SC1365N-4R7M-R-S | 4.7 | 9 | 24 | 15 | 100KHz/0.1V | |
| SC1365N-5R6M-R-S | 5.6 | 11 | 22.5 | 13 | 100KHz/0.1V | |
| SC1365N-6R8M-R-S | 6.8 | 13.5 | 19 | 12 | 100KHz/0.1V | |
| SC1365N-8R2M-R-S | 8.2 | 16 | 15.5 | 11 | 100KHz/0.1V | |
| SC1365N-100M-R-S | 10 | 18 | 15 | 10 | 100KHz/0.1V | |
| SC1365N-150M-R-S | 15 | 22 | 13.5 | 8.5 | 100KHz/0.1V | |
| SC1365N-220M-R-S | 22 | 39.5 | 10 | 7 | 100KHz/0.1V | |
| SC1365N-330M-R-S | 33 | 53 | 8 | 5.5 | 100KHz/0.1V | |
| SC1365N-470M-R-S | 47 | 75 | 6.5 | 5.0 | 100KHz/0.1V | |
| SC1365N-680M-R-S | 68 | 115 | 5.5 | 4.0 | 100KHz/0.1V | |
| SC1365N-101M-R-S | 100 | 130 | 4.5 | 3.0 | 100KHz/0.1V | |
| SC1365N-121M-R-S | 120 | 240 | 3.2 | 3.0 | 100KHz/0.1V | |
| SC1365N-151M-R-S | 150 | 330 | 2.5 | 1.5 | 100KHz/0.1V |
Package:500pcs/r
| SC1365N Molded Power Inductor Size
| A:13.5±0.5 mm | B:12.7±0.3 mm |
| C:6.5MAX mm | D:2.2±0.5 mm |
| E:3.5±0.5 mm | F:14.5typ mm |
| G:8.0typ mm | H:5.0typ mm |

| SC1365N Molded Power Inductor Application
SC1365N Molded Power Inductor is widely used in consumer electronics, small household appliances, high-speed hair dryers, audio equipment, headphones, vacuum cleaners, etc.
