1、什么是共模电感
共模电感是一种用于抑制电路中共模干扰的电子元件。它通常由两个线圈绕在同一磁芯上组成，结构上可以是U型或E型。其工作原理是利用磁耦合来抑制共模干扰信号，同时对差模信号影响较小。共模电感的主要作用是提供对共模噪声的高阻抗，阻止噪声沿电源线或其他信号线传播。
2、贴片式电感的优势
贴片式电感具有以下优势：
体积小、重量轻：采用平面线圈设计，适合在空间受限的电路板上使用。
高频特性优异：在高频范围内提供稳定的电感值和低损耗。
可靠性高：一体化结构，耐热性、耐冲击性好。
低噪声和低干扰：良好的电磁屏蔽性能，能有效抑制电磁干扰。
适合自动化生产：形状规整，适合表面贴装，便于机械化批量生产。
成本低：可以全自动化生产，价格相对传统电感更便宜。
3、贴片式电感的优势

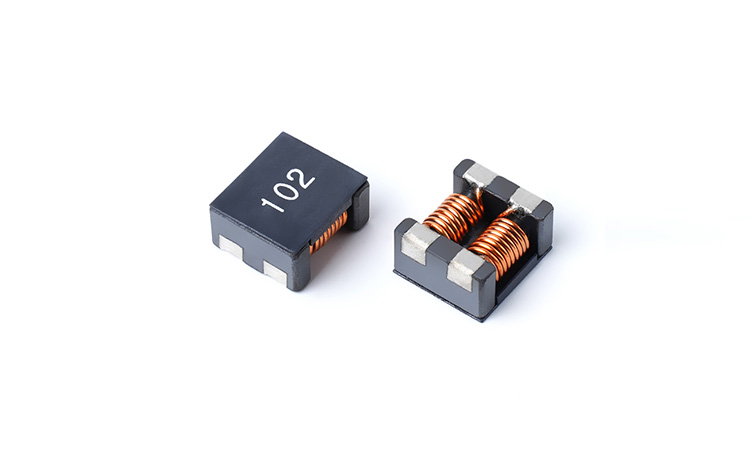

FCM1211系列共模电感型号：
FCM1211-501-R-S：阻抗Z：30Ω，直流电阻SCR：6mΩ，尺寸：12.5*10.8*6.5mm
FCM1211-800-R-S：阻抗Z：80Ω，直流电阻SCR：6mΩ，尺寸：12.5*10.8*6.5mm
FCM1211-231-R-S：阻抗Z：200Ω，直流电阻SCR：6mΩ，尺寸：12.5*10.8*6.5mm
FCM1211-701-R-S：阻抗Z：500Ω，直流电阻SCR：6mΩ，尺寸：12.5*10.8*6.5mm
FCM1211-801-R-S：阻抗Z：600Ω，直流电阻SCR：6mΩ，尺寸：12.5*10.8*6.5mm
FCM1211-102-R-S：阻抗Z：750Ω，直流电阻SCR：6mΩ，尺寸：12.5*10.8*6.5mm
FCM1211-222-R-S：阻抗Z：2200Ω，直流电阻SCR：6mΩ，尺寸：12.5*10.8*6.5mm
FCM1211-272-R-S：阻抗Z：2300Ω，直流电阻SCR：6mΩ，尺寸：12.5*10.8*6.5mm
4、FCM1211系列共模电感的应用
FCM1211系列贴片式共模电感适用于多种电子设备和场景，主要包括：
电源滤波：用于电源线中抑制共模干扰，提高电源的电磁兼容性。
高速信号接口：如USB、HDMI、RJ45等接口中，用于抑制共模高频噪声，保证信号质量。
通信设备：在通信线路中抑制电磁干扰，确保信号传输的稳定性。
消费电子：如电脑、笔记本、平板等设备中，用于减少电磁干扰，提升设备的稳定性和可靠性。
综上所述，FCM1211系列贴片式共模电感凭借其小型化、高性能和高可靠性等特点，广泛应用于需要抑制共模干扰的各类电子设备中。
